JSR-485G RS485通讯口光隔离保护器

服务电话：0755-27474718；服务QQ：1981818432

发布时间：2016-12-08 09:26:48

浏览量：2126次

共1图点击查看

JSR-485G RS485通讯口光隔离保护器

RS485高速光隔离保护器，防雷击、静电，通讯距离可达2公里，最高速率10Mbps，外接9～40VDC或5VDC电源任选

JSR-485G 为解决通讯中的干扰和保护接口而设计RS485通讯口光隔离保护器，适用于任何标准的RS485通讯口，具有高速光电隔离、防静电、抗雷击和延长通讯距离、增加组网站点数量等功能。使用本产品将大大提高通讯系统特别是RS485网络系统的抗干扰能力、可靠性和安全性能，彻底解决困扰广大用户的通讯口易损坏的问题。

工作原理：

如图所示：设备的RS485信号经RS485电路匹配后送入光电隔离电路进行光电隔离，隔离后的信号经数据流向自动控制电路处理后，由工业级抗雷击RS485芯片输出标准的RS485信号；反之，信号的输入过程与输出过程大致相同。本产品采用了二个微型DC/DC隔离电源，提供了24VDC和5VDC二个外接电源输入通道，用户可根据实际情况选择输入电压，外接电源可取自设备上或单独外接。

主要技术参数：

1. 电源：外接24VDC（2008年以后的产品已改成9～40VDC宽电压输入），1W或5VDC，1W任选
2. 最大通讯距离: 3500 米（4.8Kbps）、2000米（9.6Kbps）、1500米（19.2Kbps）、
　　　　　　　　800米（187.5Kbps）、200米（500Kbps）、100 米（1.5Mbps 、3Mbps）、
　　　　　　　　50 米（6Mbps）
3. 最大通讯速率:0～10Mbps,自适应
4. 总线上可挂64个RS485收发器(64个以上需申明，最多可带512个)
5. 具有瞬变电压抑制功能,能承受功率高达600W的瞬态过压，能防雷电和抗静电放电冲击
6. 限斜率驱动器,使电磁干扰减到最小,并能减少传输线终端不匹配引起的反射
7. 接收器输入端开路故障保护
8. 具有热关断功能
9. 隔离电压: 1000VDC （最高可做到3000VDC ，订货时需声明）
10.工作温度:-20～75℃
11.重量:100克
12.外形尺寸：85×55×25
13.安装方式：35mm标准导轨安装和螺栓孔安装

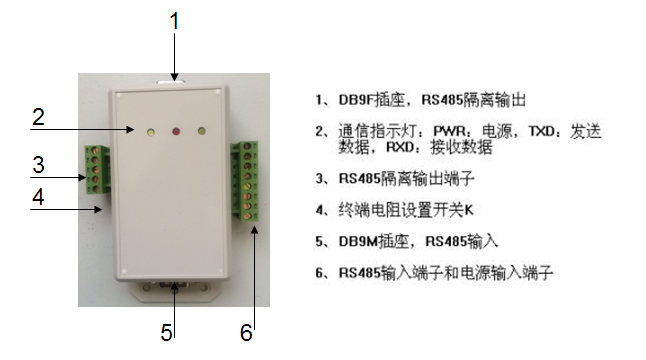

产品外形及端子信号定义：

本产品的输入端和输出端采用了接线端子和DB9插座两种方式，这二种方式的相同信号是并接在一起的，DB9插座的针脚信号定义与西门子S7-200系列PLC的RS485通信口相同，用户可根据实际情况任意使用，对于有些带有电源RS485插口（如PLC的通信口），使用DB9插座连接将显得更方便简洁。

接线端子信号定义

RS485隔离输出（左边端子）		RS485输入（右边端子）
信号名	说明	信号名	说明
D+	RS485信号正	D+	RS485信号正
D-	RS485信号负	D-	RS485信号负
D+	RS485信号正	+（5V）	外接5V电源正极
D-	RS485信号负	-（5V）	外接5V电源负极
SG	信号地	+（24V）	外接24V电源正极（注）
		-（24V）	外接24V电源负极（注）
			未使用
			未使用

DB9插座针脚信号定义

RS485隔离输出（上边DB9F插座）		RS485输入（下边DB9M插座）
针脚号	说明	针脚号	说明
1	未使用	1	未使用
2	未使用	2	外接24V电源负极（注）
3	RRS485信号正	3	RS485信号正
4	未使用	4	未使用
5	信号地	5	外接5V电源负极
6	隔离输出5V电源正	6	外接5V电源正极
7	未使用	7	外接24V电源正极（注）
8	RS845信号负	8	RS485信号负
9	未使用	9	未使用

JSR-485G与设备的RS485通信口的连接：

    将本产品输入端的RS485按"信号正接正、负接负"的原则连接到设备的RS485通信口（使用端子或DB9M插座任选），这一段线路的长度不能超过50米，且设备的RS485口上不应接有终端电阻和上拉、下拉电阻，设备的RS485必须是符合EIA/TIA-485标准的接口，那些市售的无源RS232/RS485转换器将不适用于本产品。电源可从设备上取，或单独使用稳压电源供电。

    如果设备的RS485插口上带有电源，自制一条电缆将DB9M插座与设备接连起来将非常方便和简洁美观，举例如下：

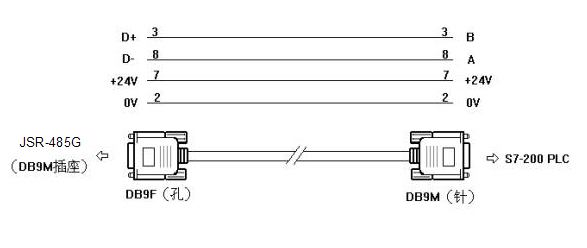

1、 JSR-485G与西门子S7-200PLC的连接：

    S7-200PLC的RS485口（DB9F）上的7、2针脚为24VDC电源输出，6、5针脚为5VDC电源输出，但该5VDC电源内部串联了100欧限流电阻故不能使用。

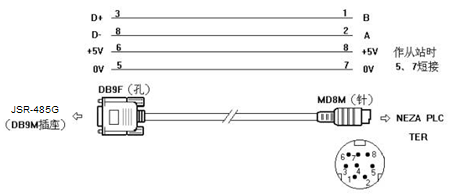

2、 JSR-485G与施耐德TSX系列PLC的连接：

施耐德TSX系列PLC的MD8F通信口上的8、7针脚为5VDC电源输出，1、2针脚为RS485信号，自制一条MD8M/DB9F电缆即可。

使用方法：

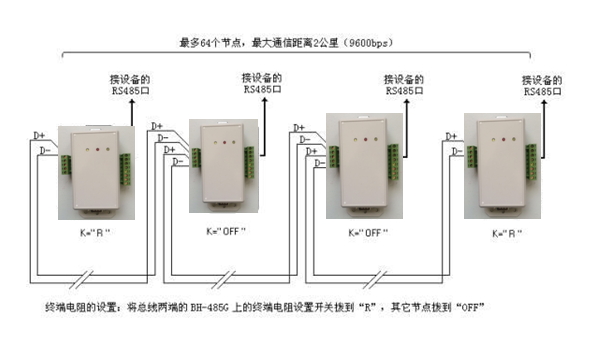

使用JSR-485G可将多达64个RS485节点组成隔离的RS485通信网络，最大通信距离可达3500 米（4.8Kbps ）、2000 米（9.6Kbps ）、1500 米（19.2Kbps ）、8 00 米（187.5Kbps ）、200 米（500Kbps ）、100 米（1.5Mbps 、3Mbps ）、50 米（6Mbps ），并无需改变原有的通信软件，如图所示。请将网络两端的JSR-485G上的终端电阻设置开关K拨到"R"（接入终端电阻），其它节点的终端电阻设置开关K拨到"OFF"（不接终端电阻）。
