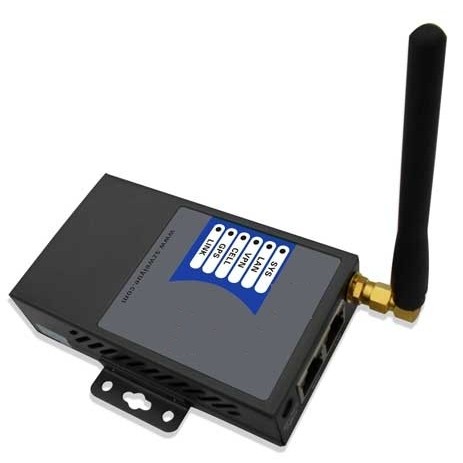

工业级单口3G无线路由器

服务电话：0755-27474718；服务QQ：1981818432

发布时间：2014-02-16 13:52:04

浏览量：2210次

最小起订：1 台

最大供货：10000 台

共1图点击查看

JSR3920R-Wa2T HSUPA移动Router技术规格书

简介

JSR3920R-Wa2T HSUPA移动3GRouter 是一种物联网无线通信路由器，采用公用WCDMA HSUPA移动宽带网络制式，为用户提供方便快速的网络传输功能。

该系列产品采用高性能的32位专业网络通信处理器，以嵌入式实时操作系统为软件支撑平台，为用户提供安全，高速，稳定可靠的3G无线路由网络，并支持2个以太网RJ45接口和通信串口。

该系列产品已广泛应用于金融，邮政，智能电网，智能交通，环保监测，消防监控，安防监控，水利监测，公共安全，广告发布，工业控制，地震监测，气象监测，仪表监测等行业。

产品特点

工业级设计

采用高性能工业级无线模块
采用高性能工业级32位处理器
支持低功耗模式，包括休眠模式、定时上下线模式和定时开关机模式
采用板金冷轧钢外壳，散热性好。
供电电源：+5V~26V DC

网络特性

端口流量检测
链路实时监控
多种VPN协议（PPTP、L2TP、IPSec、VPN）
支持串口简单DTU功能
支持按需拨号（语音、短信或者数据触发）
支持UPnP

稳定可靠

采用软硬件看门狗及多级链路检测机制，具备故障自动检测、自动恢复能力，保证设备稳定可靠运行
多重设备自检机制，确保链路畅通和告警
各接口ESD防护，防止静电冲击

远程管理

远程参数配置
远程参数备份
远程重启和日志查询
远程设备升级
设备在线监控

功能特性

向下兼容HSDPA、WCDMA以及GPRS，实现3G网和2.5G网自动切换
支持1 XLAN，提供标准RS-232/485接口，支持DTU（数据传输终端）功能
支持硬件WDT，提供防掉线机制，确保数据终端永远在线
支持PPTP、L2TP或GRE等多种VPN协议
支持DHCP、DDNS、防火墙、NAT、以及DMZ主机等功能
支持有线和无线网络互为备份

支持ICMP、TCP、UDP、Telnet、SSH、FTP、HTTP、HTTPS等网络协议
支持标准工业级插拔式UIM卡设计

扩展功能

支持WAN口，实现有线无线互为备份【可选】
支持双LAN口功能【可选】
支持802.11n【可选】
支持扩展GPS定位功能【可选】

产品规格

无线参数

无线模块：	工业级无线HSUPA模块
标准频段：	HSUPA/HSDPA/WCDMA 2100/1900/850 (MHz) GSM/GPRS/EDGE 850/900/1800/1900(MHz)
理论带宽：	HSUPA ：MAX DL/7.2Mbps ；MAX UL/5.76Mbps
功耗：	数据模式<300mA Idel模式<45mA
接受灵敏度：	<-106dBm

接口类型
LAN：	1个以太网接口（RJ45插座），自适应MDI/MDIX，内置电磁隔离保护
WAN/串口：	1个通信RS232/RS485与WAN/LAN口复用，适用于本身带有RS232或485接口的采集设备
指示灯：	具有“WLAN”、“WAN”、“LAN”、“NET”四个指示灯，其中NET为三色指示灯（红：网络信号差；橙：网络信号一般；绿：网络信号良好）
天线接口：	1个标准SMA天线接口（3G），特性阻抗50欧；1个SMA WIFI/GPS天线
SIM/UIM接口：	SIM/UIM卡工程卡盖，保护插卡不被掉落。1.8V/3V自动检测
电源接口：	+5V~26V（DC 12V/1.5A），内置电源瞬间过压保护
Reset复位键：	通过此按键可将Router的参数配置恢复为出厂值

R1000系列接口图
背面板	前面板

供电

标准电源：DC 12V/1.5A

外形特性

外壳：板金外壳
外形尺寸：102.5×73.5×25.5mm
重量：约450g

其他参数

CPU：MIPS32 74K Core. 333MHz/560DMIPs
Flash/RAM：64Mb / 256Mb
工作温度：-30 ~ +75℃
存储温度：-40 ~ +85℃
相对湿度：<95%无凝结

产品选型列表

JSR3920R	WCDMA 标准版	EV-DO 标准版	TD 标准版	4G 标准版	客户定制版
LAN	●	●	●	●	○
WIFI-802.11n	○	○	○	●	○
WAN	○	○	○	○	○
HSDPA	○	-	-	-	○
HSPA+	●	-	-	-	○
EV-DO	-	●	-	-	○
TD-Scdma	-	-	●	-	○
FDD-LTE	-	-	-	○	○
TDD-LTE	-	-	-	●	○
RS232	●	●	●	●	○
RS485	○	○	○	○	○
GPS	○	○	○	○	○
参考型号：	JSR3920R-Wa2T	JSR3920R-E12T	JSR3920R-T12T	JSR3920R-TA2T

附：接口接线说明

RJ45（WAN/CON）			DB9（母头）-PC
1	TX+
2	TX-		2	RXD	棕色
3	RX+		3	TXD	白棕
4	-	-
5	GND	白蓝	5	GND	白蓝
6	RX-
7	RXD（In）/[485-A]	白棕
8	TXD（Out）/[485-B]	棕色

RJ45（WAN/CON）
5	7	8
GND	RXD(In) 485-A	TXD(Out) 485-B
白蓝	白棕	棕色
